松山湖材料實驗室輕元素材料團隊在絕緣襯底上晶圓級二維單晶制備新機理研究方向取得進展(圖文)

發布者：眺望科技                     發布日期：2021-12-24

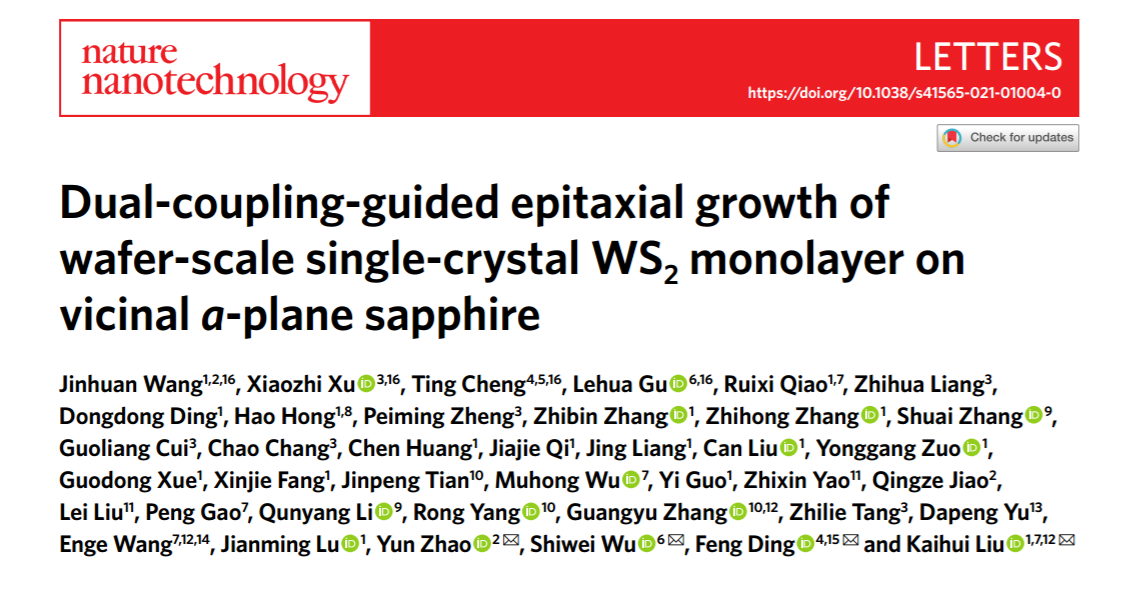

2021年11月15日，松山湖材料實驗室/北京大學劉開輝研究員、王恩哥院士團隊與合作者，在頂級學術期刊Nature Nanotechnology上發表了題為“Dual-coupling-guided epitaxial growth of wafer-scale single-crystal WS2 monolayer on vicinal a-plane sapphire”的研究論文，首次提出“雙耦合協同調控”的全新生長機理，成功在藍寶石襯底上實現了2英寸單層單晶二硫化鎢（WS2）制備。

近年來，隨著傳統硅基芯片制程不斷縮小以及集成度不斷提高，短溝道效應和熱效應日趨顯著，現有電子器件的運行速度和性能已接近硅基材料極限。對新型材料及器件的研究探索是解決上述問題的關鍵所在。二維材料種類豐富，涵蓋導體、半導體、絕緣體、磁性材料等電子器件基本構成單元，展現出超快響應速度、高電子遷移率等優異的物理特性和完備的電學功能；同時，其天然具備原子層極限厚度和平面結構，與當代微納加工工藝相兼容，在諸多候選材料中脫穎而出，有望帶來新一代量子材料變革性技術應用。和硅基芯片依賴于晶圓級單晶硅錠制備相似，實現二維材料芯片級應用必須基于大尺寸、高質量的二維單晶制備。然而，由于難以消除非平行晶疇和缺陷晶界，如何在絕緣襯底上外延生長出晶圓級二維過渡金屬硫族化物是領域內亟待解決的關鍵難題。

與金屬襯底不同，絕緣襯底和二維材料之間的耦合作用非常弱；因此，在絕緣襯底上實現二維晶疇的取向控制異常困難。研究團隊經過深入探索，提出二維材料與絕緣襯底面內范德華耦合作用和臺階相互作用的“雙耦合協同調控”新機理，實現了2英寸單層單晶WS2的外延制備。“雙耦合協同調控”機理的關鍵物理思想在于：WS2和藍寶石襯底間的范德華相互作用將WS2晶疇的優勢取向限制為0°與180°；WS2和藍寶石臺階間的相互作用可以打破2個取向的能量簡并性，從而使WS2晶疇只保留1個優勢取向。課題組研究發現，這種“雙耦合協同調控”生長機制也適用于其他二維單晶材料的制備，在a面藍寶石襯底上同時實現了單晶MoS2、WSe2和MoSe2的外延生長。該成果將有望推動二維過渡金屬硫族化物在電子器件、光電子器件以及谷電子學器件等方向的應用。該研究成果得到了國家自然科學基金、國家重點研發計劃、廣東省重點領域研發計劃的大力支持。

“雙耦合協同調控”實現晶圓級單層單晶WS2生長

文章來源：松山湖材料實驗室輕元素先進材料與器件團隊
